CIJECT® Two

Die Ciject® Two ist die fortschrittlichste Anlage der Ciject®-Serie. Sie verfügt über eine modulare SPS mit Touchscreen und bietet umfangreiche Steuerungs- und Programmiermöglichkeiten.

Eigenschaften

Komplett geschlossener Schrank mit voller Bedienerkontrolle
Speziell entwickelte Harz- und Katalysatorpumpen aus Edelstahl für hohe Zuverlässigkeit und einfache Wartung. Modularer Aufbau für leichte Reparaturen.
Erhältlich mit Mischungsverhältnissen für Polyester/Vinylester-, Epoxy- oder Phenolsysteme
Einzigartiges Katalysator / Härter-Überwachungssystem
Das Katalysatorsystem enthält ein Rücklaufsperrventil für zusätzliche Sicherheit
optimierte Edelstahl-Plattform für das einfache Laden von Standard-Spundlochfässern
Inline-Harz- und Katalysatorfilter ermöglichen die Reinigung, ohne den Ladeschlauch vom Material zu entfernen
Genaue elektronische PID-Druckregelung von -1 bar bis 10 bar
Mischkopf-Spülsystem mit geringem Volumen und hoher Geschwindigkeit, um eine einfache und schnelle Reinigung bei minimalem Lösungsmittelverbrauch zu gewährleisten
Vollautomatischer Mischkopf zum Öffnen / Schließen
Mischleistung von 0,1 kg bis 10 kg pro Minute (abhängig von der Harzviskosität)
In-Mould-Drucksensoren (IMPS) können an die Maschine angeschlossen werden, um eine Druckregelung basierend auf den internen Formdrücken zu ermöglichen
20 Liter druckloser Lösungsmitteltank
Einstellbarer Ausleger
Dichtungen, die für eine Lebensdauer von mehr als 250.000 kg Harz ausgelegt und getestet wurden.
Lagerbereich für Härter und Lösungsmittel

Kontrollsystem:

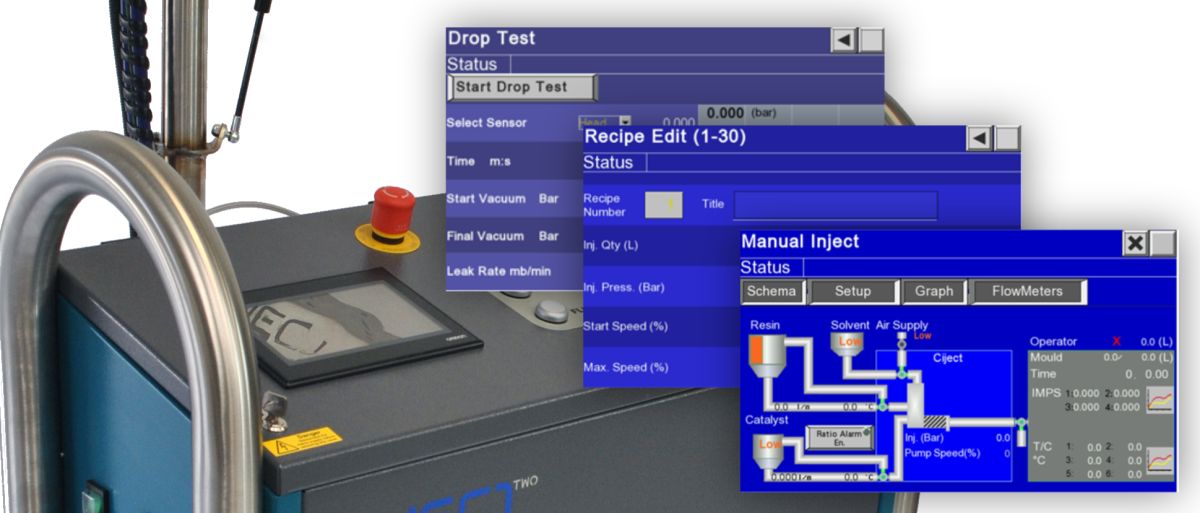

110-240 V Industrielle mikroelektronische SPS-Steuerung mit farbigem Touchscreen-Bedienerdisplay
7-Zoll-Farb-HMI-Touchscreen mit einer Auflösung von 480x320 mit einstellbarer Helligkeit / Kontrast.
Compact Flash-Steckplatz (Typ II) für die Datenprotokollierung im CSV-Format
Intelligentes Maschinenprogramm - verhindert Bedienungsfehler (z.B. Spülen während des Einspritzens)
30 voreinstellbare Programme (mit RFID unbegrenzter Programmspeicher)
Passwortschutz für Konfigurations- und Programmierbildschirm
programmierbares Einspritzvolumen, Einspritzdruck, Anfang- und Endprozentsatz von Katalysator / Härter
Anlagenprotokoll – alle Aktionen der Anlage werden aufgezeichnet
Anzeige der durchschnittlichen Durchflussraten während der Injektion
Automatische Zirkulation mit vom Benutzer programmierbaren Intervallen
Automatisierte Spülsequenz
Einstellbarer Spülalarm, um den Bediener zu warnen, wenn keine Spülung durchgeführt wurde
Einstellbare Maschinenstillstandswarnung / Alarm

Pumpensystem	Kolbenpumpe
SPS
programmierbare Einstellungen	Erweitert
Abmessungen	1.305 x 650 x 1.270 mm
Gewicht	100 kg
Stromanschluss	110-230 V AC, 50/60Hz, 1A
Lufteingangsdruck (max.)	8 bar
Geräuschpegel	<70 dB
Betriebstemperatur	0-45 °C
Max. Materialtemperatur	50 °C
Max. Viskosität	2500 cps
Injektionsdruck (max.)	10 bar
Einstellbereich Injektionsdruck	-1,0 - 9,0 bar
Injektionsvolumen	0,1 - 1.000 L
Injektionsrate	< 10,0 L/Min.
Härterzugabe Polyester	0,5 - 4,0 %
Härterzugabe Epoxide	100:12,5 - 100:100
Härterzugabe Phenole	1,0 - 8,0 %
Länge Injektionsschlauch	<4 m
Durchmesser Injektionsschlauch	8 -25 mm

Automatisches Einspritzventil
High-Flow-Kopf
High-Flow-Schlauch
Fasswagen
Ersatzteil-Kit
IBC-Verbindungskit
IBC Heizung
Fassheizung
Material- und Entgasungsbehälter
Umrüstsätze
Lösungsmittelfüllstandsensor
Vakuumfüllstandsprüfanlage
Katalysatorfüllstandsensor (nur Polyester / Vinylester-Version)
Inline-Durchflusserhitzer
Katalysatortank 10,0 L
Flow-Meter für Katalysator / Härter und Harz
MCR - Motorisiertes Katalysator / Härter-Verhältnissystem
RFID - Radiofrequenz-Identifikation
IMPS-Eingangsmodul - 4 Eingänge
Thermoelement-Eingangsmodul - 6 Eingänge
Datenaufzeichnung
